基础配置

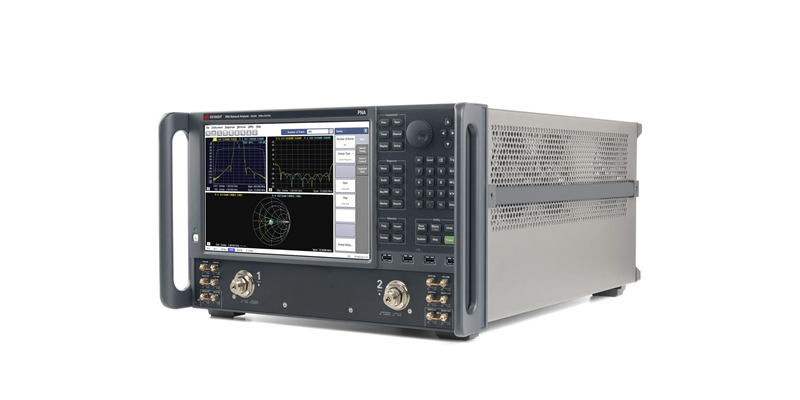

· 品牌与型号: Keysignt是德科技26.5GHz网络分析仪

· 标准频率范围: 10 MHz 至 26.5 GHz

· 端口配置: 支持多种配置，包括：

· 2端口 (单信号源)

· 4端口 (双信号源)，支持集成平衡和变频器件测量

性能指标 (基于大连理工大学设备数据)

· 动态范围 (测试端口处): ≥ 140 dB (100 MHz - 13.5 GHz)

· 方向性: ≥ 48 dB (10 MHz - 26.5 GHz)

· 输出功率: ≥ +19 dBm (10 MHz - 10 GHz)

· 轨迹噪声 (幅度): ≤ 0.00081 dB (100 MHz - 24 GHz)

· 相位噪声 (10 kHz频偏): ≤ -137 dBc/Hz @ 1 GHz

扩展能力

· 可扩展频率：支持选件将频率扩展到60 GHz至90 GHz的毫米波频段。

· 应用软件：提供丰富的软件选件，支持噪声系数、增益压缩、互调失真、混频器、时域/阻抗(TDR) 等高级测量。

· 硬件选件：可选配内置脉冲调制器、偏置T型头、信号源/接收机衰减器等，满足不同测试需求。

Keysignt是德科技26.5GHz网络分析仪 主要应用场景

基于其强大的功能，N5222B主要应用于：

· 有源/无源器件测试：精确测量放大器、滤波器、天线、耦合器等器件的S参数、增益、损耗等。

· 变频器件测试：对混频器、变频器进行全面的标量和矢量分析。

· 信号完整性分析：特别是N5222BT型号，它是一个包含专业软件（PLTS）和附件的完整解决方案，专门用于评估高速电缆、背板、连接器、BGA封装的信号完整性和阻抗性能。

· 高级特性分析：通过软件选件，可以实现对元器件的噪声系数、增益压缩点（P1dB）、三阶交调点（TOI）、脉冲射频等非线性特性的精确测量。

· 晶圆级测试：可连接探针台，对半导体芯片、MEMS器件等进行晶圆级参数测量和建模。
