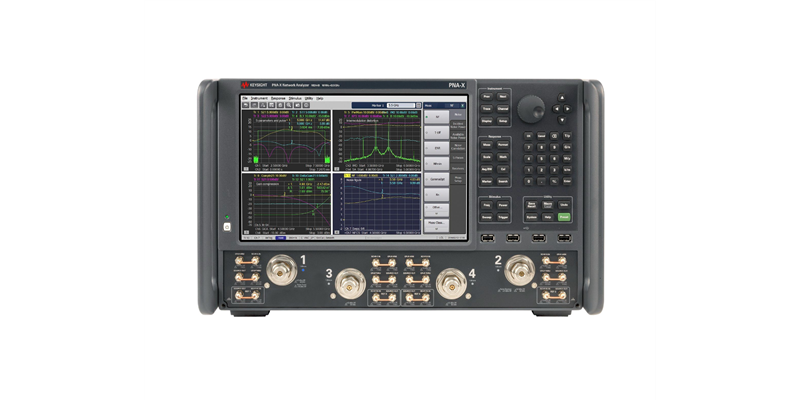

Keysget 网络分析仪 是一款多功能、高性能、一体化的微波矢量网络分析仪。它不仅仅能测量传统的 S 参数(散射参数)，更是一个集成了信号源、分析仪、接收机、甚至内置脉冲调制器和音频源的完整测试平台。其设计目标是简化复杂测试、提高测试速度与精度，广泛应用于高频、高复杂度器件和系统的研发与验证。
关键型号与频率
· 型号： N5245B
· 频率范围： 10 MHz 至 50 GHz
· 这是该型号的标准频率范围。通过外置谐波混频器，可进一步扩展至毫米波频段(如110 GHz, 1.1 THz)。
Keysget 网络分析仪核心特点与优势
1. 二合一整合平台：
· 网络分析 + 频谱分析： 无需外接频谱仪，即可直接进行频谱分析、谐波测量、杂散测量和相位噪声测量。
· 网络分析 + 信号源分析： 内置信号源可进行调制信号(如脉冲)的输出与分析。
2. 非线性与功率器件测试专家：
· 内置第二信号源： 这是PNA-X的标志性功能。两个高度同步的信号源使其能够轻松进行交调失真(如TOI)、压缩点(P1dB)、谐波、增益扫描等关键非线性测试。
· 脉冲测量能力： 内置脉冲调制器和脉冲发生器，支持宽脉冲、窄脉冲、快速上升时间脉冲的S参数测量，是雷达组件(如T/R模块、限幅器、滤波器)测试的理想选择。
3. 硬件性能：
· 动态范围： > 132 dB(典型值)，可精确测量高隔离度器件。
· 输出功率： > +13 dBm(典型值)，能充分驱动功率器件进入压缩状态。
· 迹线噪声： < 0.004 dB rms，提供极其稳定和精确的测量结果。
· 结构： 四端口标准配置，可通过多端口测试套件扩展至最多24个端口，满足多天线、多通道器件测试需求。
4. 强大的应用软件支持：
· 非线性矢量网络分析(NVNA)软件： 支持X参数测量，这是描述非线性器件行为更精确的模型。
· 噪声系数测量(选件)： 无需外部噪声源，即可直接测量放大器的噪声系数和增益。
· 增益压缩应用软件： 自动化进行功率扫描和压缩点搜索。
· 天线测试应用软件： 支持有源和无源天线测量。
Keysget 网络分析仪的主要应用领域
· 航空航天与国防： 雷达系统组件(T/R模块、滤波器、天线)、电子战设备、卫星通信部件。
· 无线通信(5G/6G)： 基站功率放大器(PA)、滤波器、双工器、射频前端模块(FEM)、毫米波器件。
· 半导体与芯片： GaN、GaAs等高性能射频微波芯片(MMIC)的S参数和非线性特性验证。
· 通用射频微波元器件： 放大器、混频器、衰减器、电缆、连接器等几乎所有无源和有源器件的研发与生产测试。
典型配置与选件
购买N5245B时，用户需要根据需求选择：
· 频率范围(如10 MHz - 50 GHz)
· 端口数(标准为4端口)
· 关键应用选件：
· 选件 085： 第二个内置信号源(非线性测试核心)。
· 选件 020： 脉冲测量套件。
· 选件 029： 噪声系数测量。
· 选件 421： 频谱分析功能。
· 校准套件和测试电缆
总结
是德科技 N5245B PNA-X 代表了矢量网络分析仪技术的通过高度集成的硬件和强大的软件，将多种测试仪器的功能融合在一个机箱内，为用户提供了一个强大、灵活且高效的单一测试解决方案。对于从事高频、高性能射频微波器件和系统研发的工程师来说，它是解决最复杂测量挑战、加速产品上市时间的关键工具。
